Pomiary przemieszczeń i deformacji obiektów zabytkowych - 1949-2015
Tadeusz LAZZARINI, Ryszard MALARSKI, Alicja SADOWSKA, Sławomir ŁAPIŃSKI, Mariusz PASIK, Kamil NAGÓRSKI, Maria KOWALSKA
Wśród obiektów zabytkowych monitorowanych pod nadzorem zakładów i katedr, z których wywodzi się obecna katedra GIiSPK, na szczególną uwagę zasługuje KOŚCIÓŁ AKADEMICKI p.w. ŚW. ANNY w Warszawie.
Kościół Akademicki p.w. św. Anny, położony na skarpie wiślanej wykazującej wyraźne tendencje osuwiskowe, jest jednym z najstarszych kościołów w Warszawie.
Jesienią 1948 roku, podczas usuwania mas ziemi pod budowaną Trasę W-Z, zaczęła osuwać się wysoka skarpa, na której stoi kościół, mury i sklepienia kościoła zaczęły pękać, a część prezbiterium i boczna kaplica zaczęły się osuwać.
W kwietniu 1949 r. prof. Tadeusz Lazzarini powołany został do Sztabu Akcji do opanowania żywiołu zsuwu na wzgórzu Kościoła Św. Anny. Prof. Lazzarini kierował obserwacjami przemieszczeń kościoła. Przemieszczenia poziome Kościoła Św. Anny i jego otoczenia wyznaczano metodą trygonometryczną, a przemieszczenia pionowe metodą niwelacji precyzyjnej.
Wykres przemieszczeń poziomych w okresie 2009-2015
Od 2009 roku Katedra Geodezji Inżynieryjnej i Systemów Pomiarowo-Kontrolnych prowadzi monitoring przemieszczeń i odkształceń Kościoła Św. Anny w Warszawie.
Realizowany jest następujący zakres prac:
- Wyznaczanie przemieszczeń pionowych na podstawie pomiarów metodą niwelacji precyzyjnej reperów na kościele, murach oporowych i dzwonnicy.
- Wyznaczanie przemieszczeń poziomych kościoła i wieży metodą trygonometryczną rozszerzoną o pomiary liniowe.

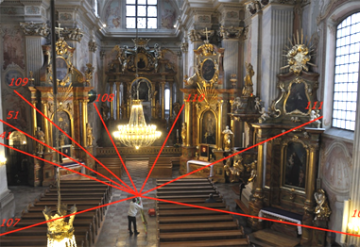

- Wyznaczanie zmian szerokości spękań na ścianach oraz sklepieniach kaplic i nawy głównej .
- Wyznaczanie względnych przemieszczeń poziomych i deformacji skarpy na podstawie obserwacji inklinometrycznych (od 2011r.).
- Wyznaczanie względnych przemieszczeń poziomych i pionowych bolców szczelinomierzy założonych w sklepieniu nawy głównej.
Wyniki pomiarów geodezyjnych mają istotne znaczenie dla oceny stateczności Kościoła Akademickiego Św. Anny i podejmowania stosownych prac naprawczych.
